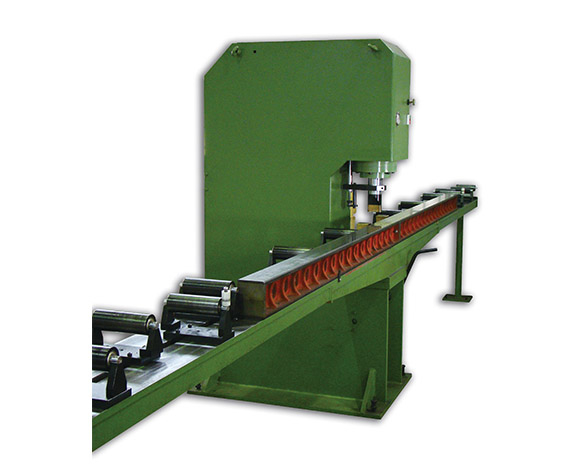

油壓伺服校直機

HAL-60

方形工件校直用途

適用產品：線性滑軌

• 多組滾輪座: 導軌移動輕便
• 適用長度 ：4000-6000mm
• 線軌校直後, 彎曲度可達0.1mm/4000mm
• 搭配表面硬化及研磨之平尺量測



HAL-60機械規格

適用尺寸: 40-125mm/ L5000mm
60T主機(組)
中央平臺：380Kg / L2500mm *1組
接長平臺：180Kg / L2000mm *2組(可再延長)
工件墊塊(承壓塊)：斜契調整高度 *2組
替換式銅承壓塊共3塊
馬達：AC380V/7.5HP
液壓油: R68/ 油箱: 100L
油壓缸直徑200mm, 壓力20~200kg/ cm²任意調整
油壓缸(壓力頭):
停留高度可任意調整, 最大行程可限制調整
隨著手操作杆任意移動高低, 位置精確度可達0.02mm
壓工作接觸承力塊，可以精確控制壓彎量。


可依客戶需求，提供客製規格設備
由於本公司不斷創新改進，本機之規格特性得以變更，恕不另行通知。本型錄僅供參考。
